Giới thiệu về máy biến áp ngâm dầu

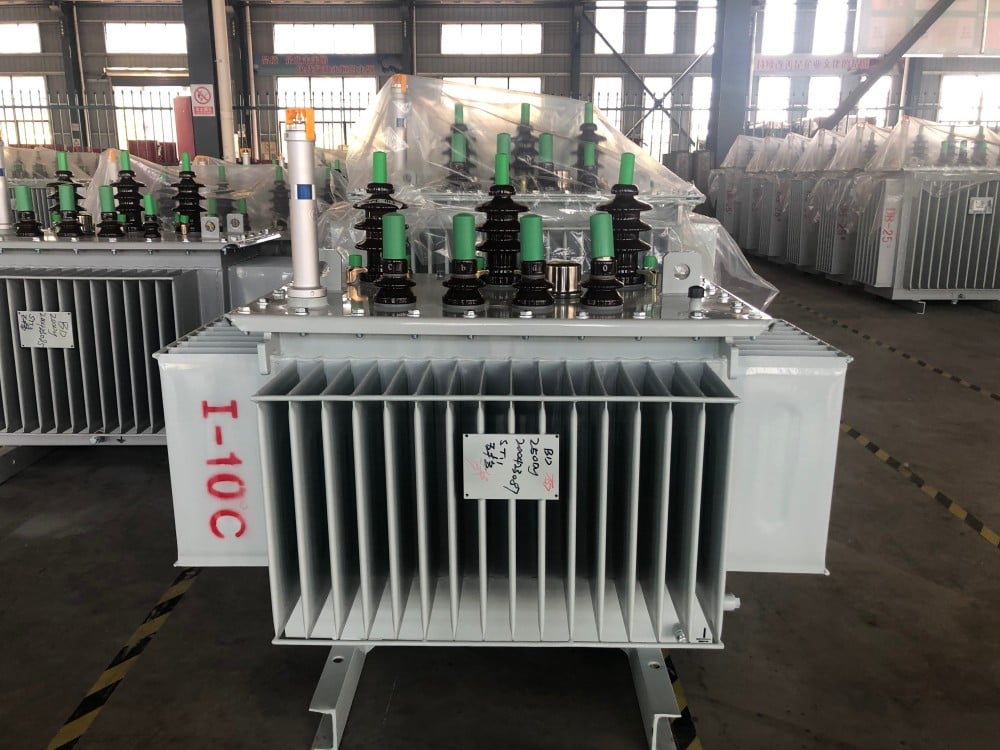

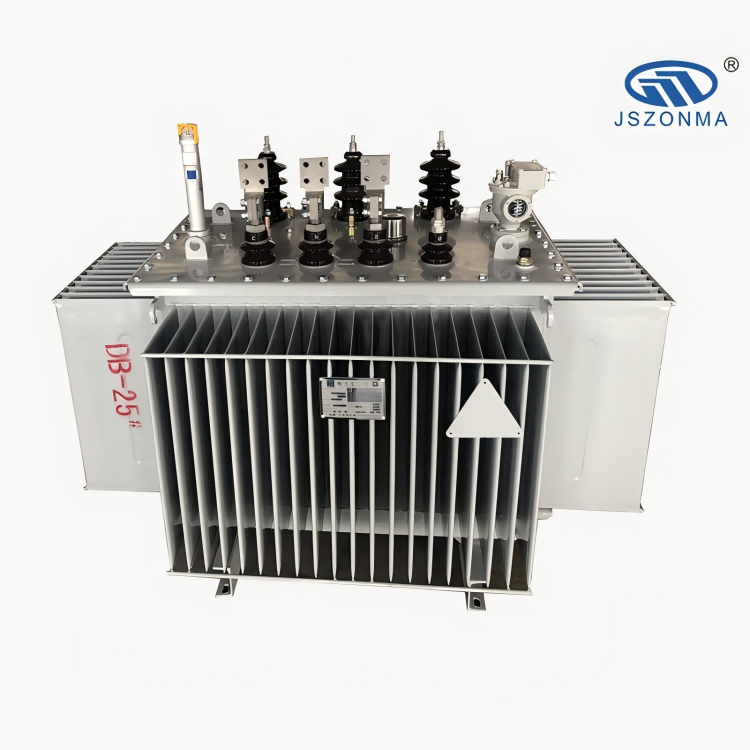

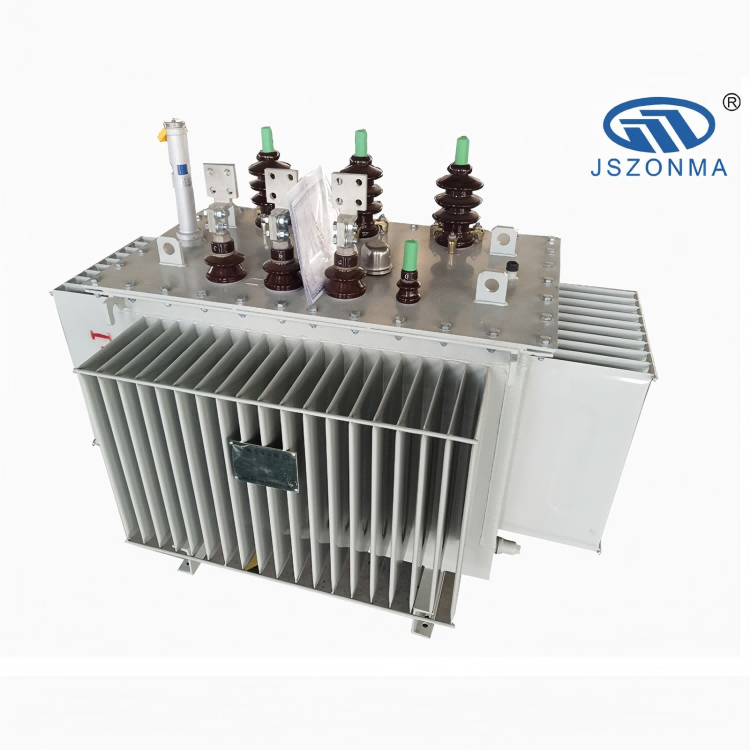

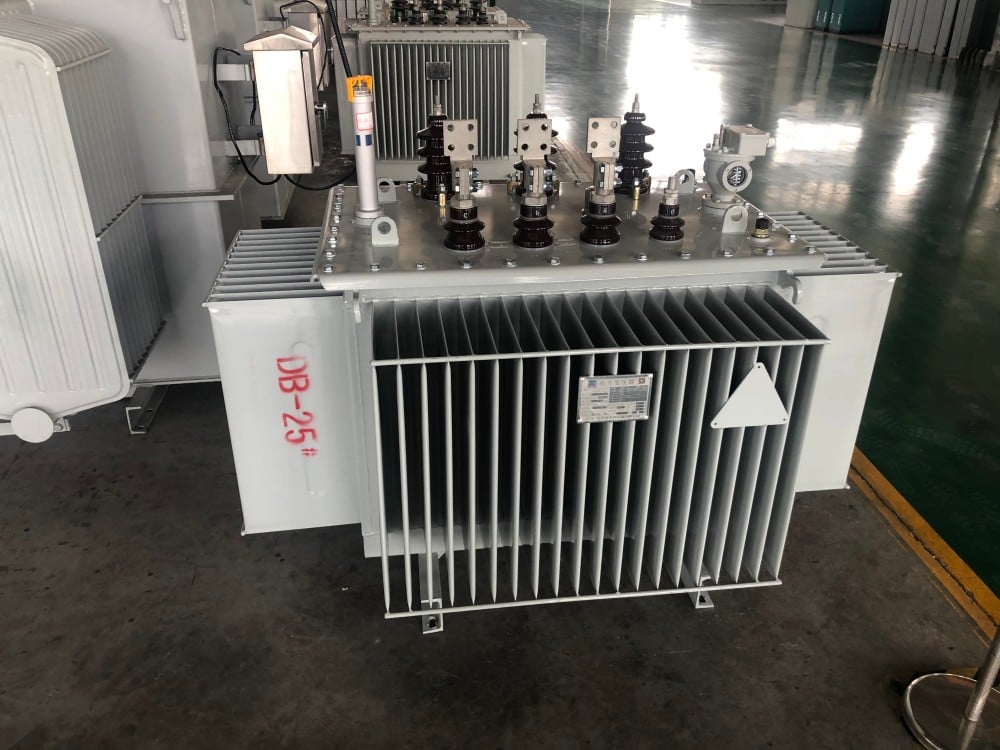

Máy biến áp ngâm dầu hoàn toàn kín S11 (13) 10Kv phù hợp sử dụng trong các hệ thống điện với tần số AC 50Hz và điện áp làm việc định mức 10kV hoặc thấp hơn. Nó được sử dụng như một máy biến áp phân phối trong các doanh nghiệp như dầu khí, luyện kim, hóa chất, dệt may, công nghiệp nhẹ, và những nơi có bụi bẩn cao.
Ưu điểm của máy biến áp ngâm dầu
Lõi sắt của máy biến áp ngâm dầu
Lõi sắt của máy biến áp ngâm dầu được làm từ tấm thép silicon cán nguội có độ dẫn từ cao, định hướng hạt. Lõi sắt là một loại lõi sắt mới, là lõi sắt xếp chồng hoàn toàn nghiêng, và cột lõi sắt của nó có tiết diện hình tròn bậc thang nhiều cấp. Yoke và lõi sắt có tiết diện bằng nhau.
Cuộn dây của máy biến áp ngâm dầu
Cuộn dây của máy biến áp ngâm dầu được làm từ các kênh dầu gợn sóng, không qua quy trình sơn, và được buộc bằng các dây đai chặt chẽ. Cuộn dây đều là các cuộn đồng tâm: cuộn dây cao áp có một đầu nối tương ứng với yêu cầu điện áp đầu nối, được dẫn đến bộ thay đổi đầu nối. Công tắc được lắp đặt trên nắp hộp và điện áp đầu nối chỉ có thể được thay đổi sau khi nguồn điện bị cắt đứt.
Thiết bị bảo vệ an toàn cho biến áp dầu
Máy biến áp 30-2000kVA được trang bị van xả áp.
Rơ le khí với các đầu nối báo động và ngắt có thể được lắp đặt theo nhu cầu của người sử dụng.
Thiết bị đo nhiệt độ dầu
Máy biến áp được trang bị các ổ cắm ống cho nhiệt kế thủy tinh, nằm ở phía trên của hộp thư và kéo dài vào trong dầu 120 ± 10mm. Máy biến áp có công suất 1000~2000kVA được trang bị nhiệt kế tín hiệu ngoài trời.
Bình chứa dầu của máy biến áp ngâm dầu
Bể dầu của một máy biến áp ngâm dầu được cấu tạo từ các ống sóng, và bề mặt của nó được phủ bụi.
Lớp phủ phun và lớp sơn rất chắc chắn. Tấm gia nhiệt sóng không chỉ có chức năng làm mát, mà còn có chức năng "thở". Độ đàn hồi của tấm gia nhiệt sóng có thể bù đắp cho sự thay đổi thể tích dầu máy biến áp do sự tăng giảm nhiệt độ. Dựa trên điều này, các máy biến áp hoàn toàn kín không có bể chứa dầu, giảm hiệu quả chiều cao và trọng lượng tổng thể của máy biến áp.
Các máy biến áp ngâm dầu được đóng gói bằng công nghệ bơm dầu chân không, hoàn toàn loại bỏ độ ẩm khỏi máy biến áp và ngăn chặn dầu máy biến áp tiếp xúc với không khí. Nó có thể ngăn chặn hiệu quả sự xâm nhập của oxy và độ ẩm vào máy biến áp, điều này có thể dẫn đến sự giảm sút cách điện của chúng và khả năng dầu máy biến áp lão hóa.
