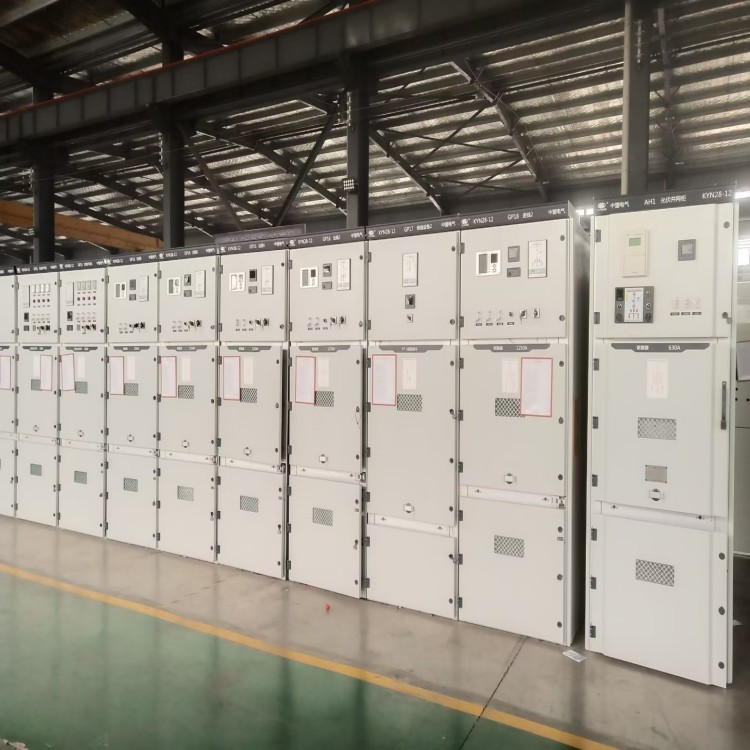

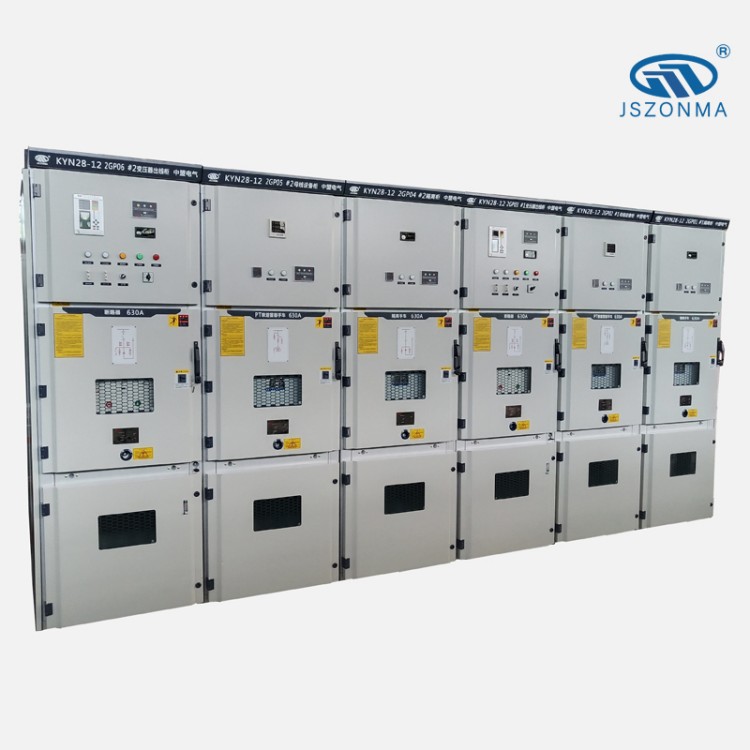

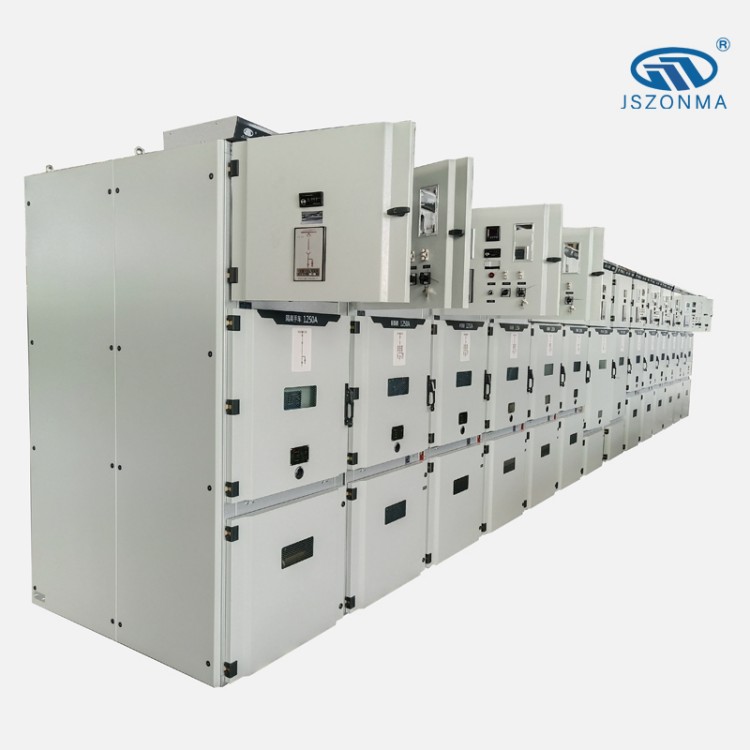

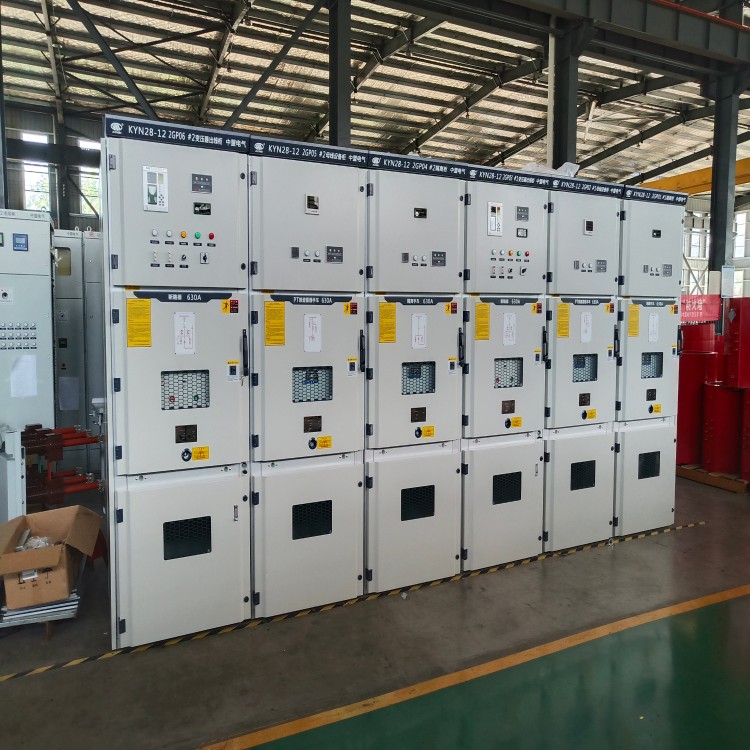

Có một loại tủ phân phối thường được sử dụng trong thiết bị chuyển mạch điện áp cao. Mô hình của nó là, KYN28A, Nó được sử dụng trong một hệ thống điện AC ba pha với điện áp định mức 3,6 ~ 12kV và tần số định mức 50Hz. Và nó cũng được gọi là một bộ chuyển đổi giữa gắn.

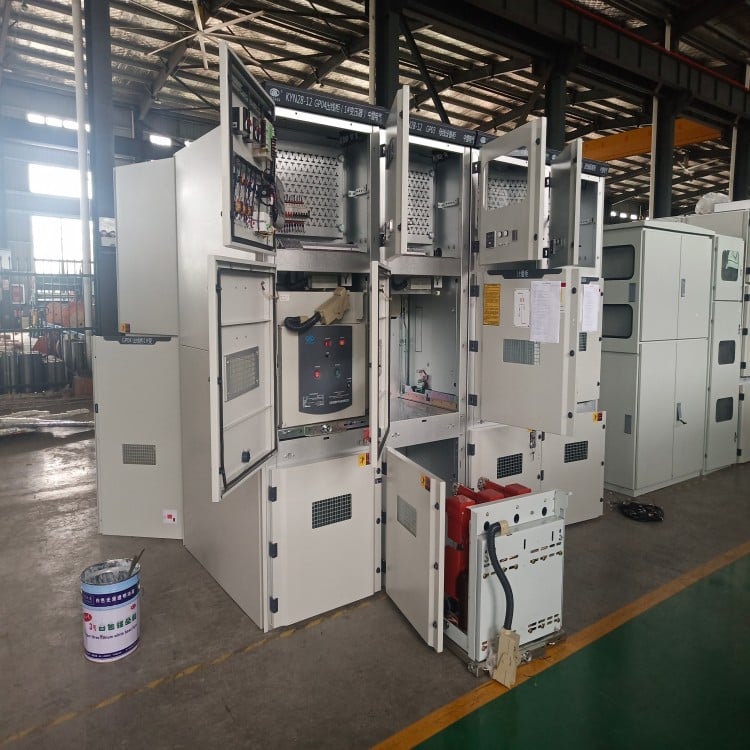

28 tủ bao gồm bốn ngăn khác nhau, cụ thể là phòng busbar, phòng xe tay ngắt mạch, phòng cáp và phòng thiết bị tiếp xúc. Chúng hoạt động theo nhiều cách khác nhau và không ảnh hưởng đến nhau. Chữ y trong KYN đại diện cho một loại có thể tháo rời, đề cập đến cấu trúc của một chiếc xe tay. Chiếc xe tay với 28 tủ nằm ở giữa tủ phía trước. Dựa trên thiết kế này, chúng tôi gọi thiết bị chuyển mạch điện áp cao này là thiết bị chuyển mạch loại xe tay gắn giữa, viết tắt là thiết bị chuyển mạch gắn giữa.
Vỏ bên ngoài của thiết bị chuyển mạch được làm bằng tấm thép phủ kẽm nhôm nhập khẩu được xử lý bởi công cụ máy CNC và nhiều quy trình gấp được áp dụng để làm cho toàn bộ tủ không chỉ có độ chính xác cao, khả năng chống ăn mòn mạnh và khả năng chống oxy hóa. Nó có thể đảm bảo rằng tủ sẽ không biến dạng hoặc bị hư hỏng do lực điện và hiệu ứng nhiệt do mạch ngắn trong mạch chính. Cửa tủ được làm bằng tấm thép cán lạnh 2mm được đóng dấu và được xử lý bằng lớp phủ điện tĩnh bột nhựa và làm cứng nhiệt độ cao. Bề mặt bên trong và bên ngoài không hấp dẫn, không phản xạ và đẹp mắt, và màu cửa tủ được xác định bởi người dùng. Phần kết nối cơ học trải qua các quy trình xử lý bề mặt như rửa axit, thụ động phosphating và kẽm nóng để đảm bảo rằng thiết bị sẽ không rỉ sét trong suốt thời gian sử dụng. Mức độ bảo vệ của hộp của thiết bị chuyển mạch là ≥ IP4X, và mức độ bảo vệ bên trong sau khi mở bảng là ≥ IP2X.
Môi trường sử dụng của tủ trung tâm 28:
Nhiệt độ không khí:+ 40℃ -15℃
Độ ẩm tương đối: trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90%
Độ cao: không quá 1000m. Bất kỳ vị trí nào có độ cao vượt quá 1000m phải được xử lý theo JB/Z102-72 "Yêu cầu kỹ thuật cho các thiết bị điện cao áp được sử dụng ở các khu vực cao độ".
Độ mạnh địa chấn: không quá 8 độ
Sử dụng: Trong môi trường không có lửa, nguy cơ nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động nghiêm trọng
