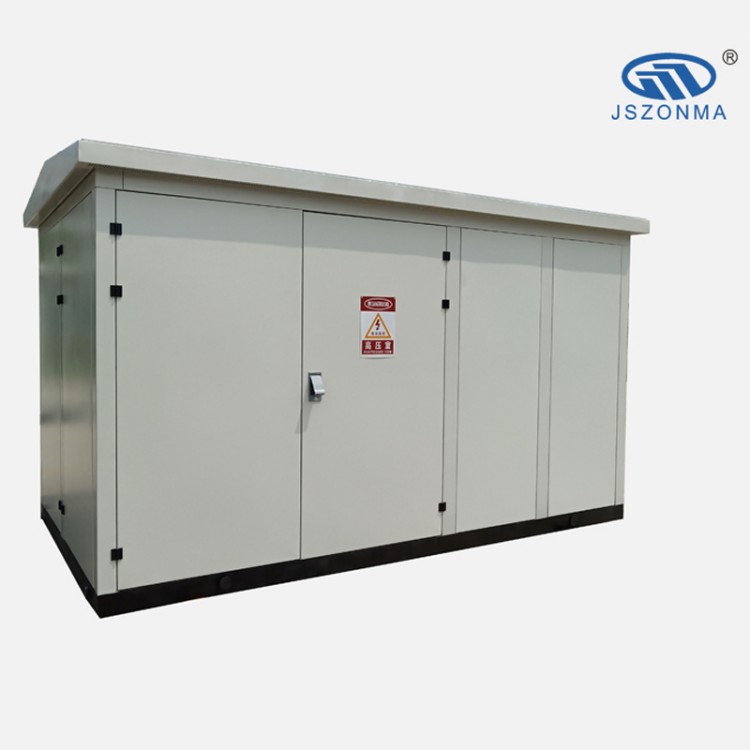

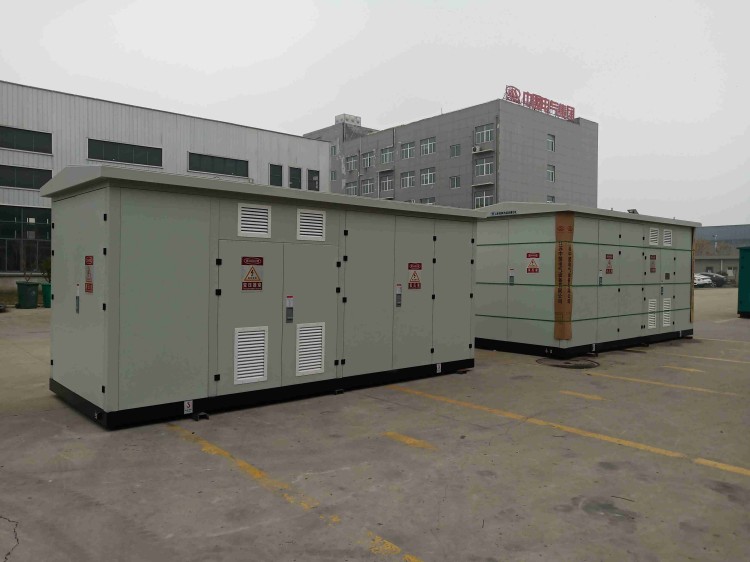

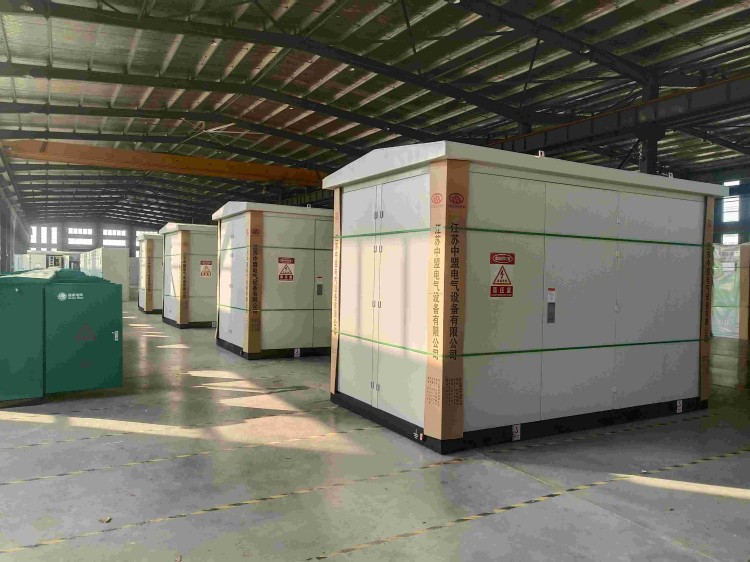

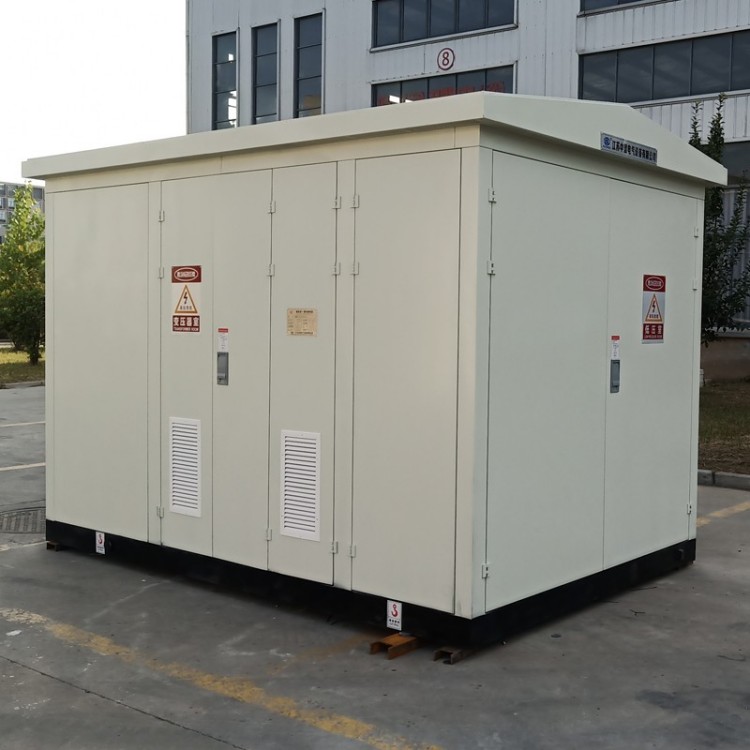

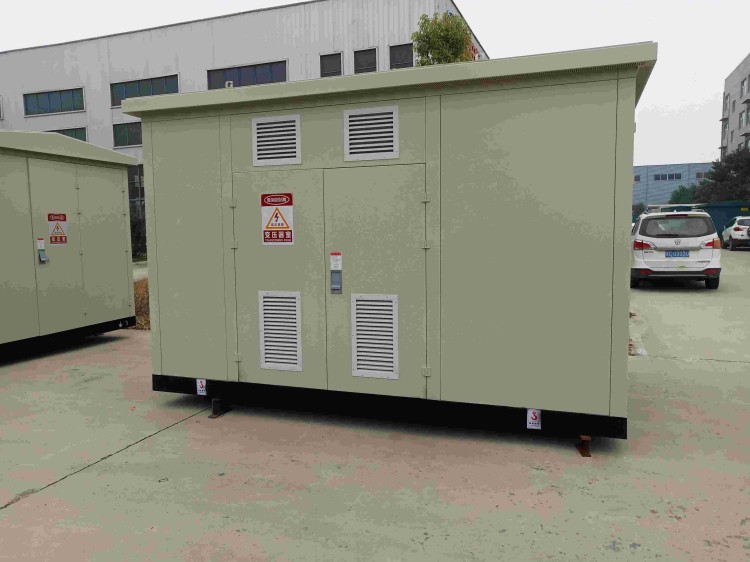

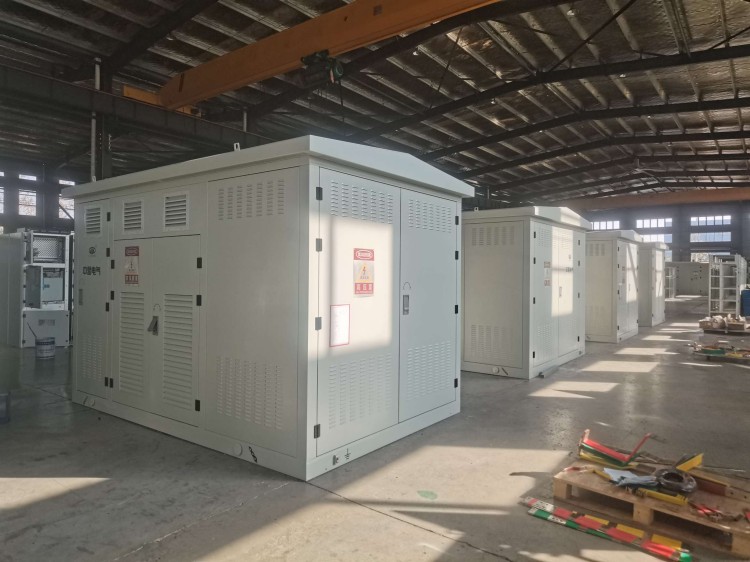

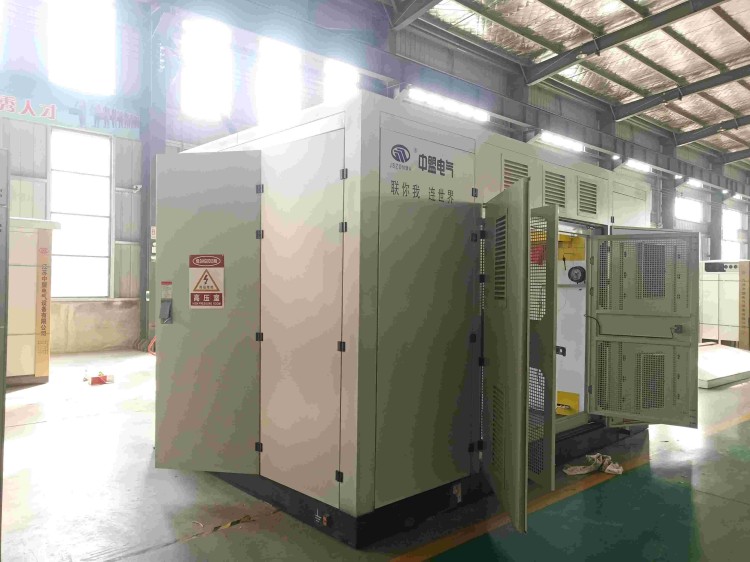

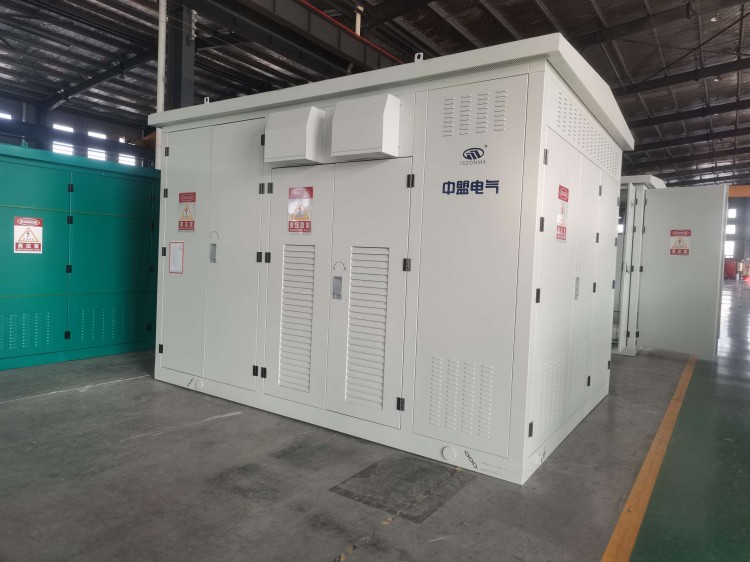

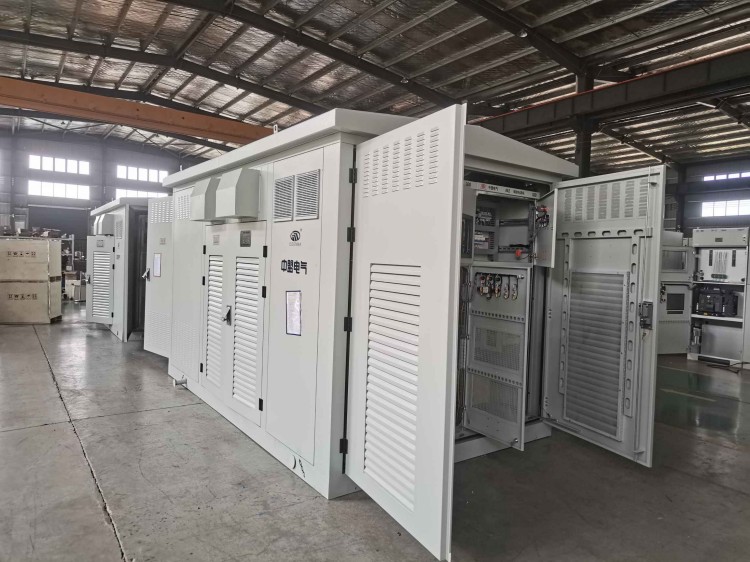

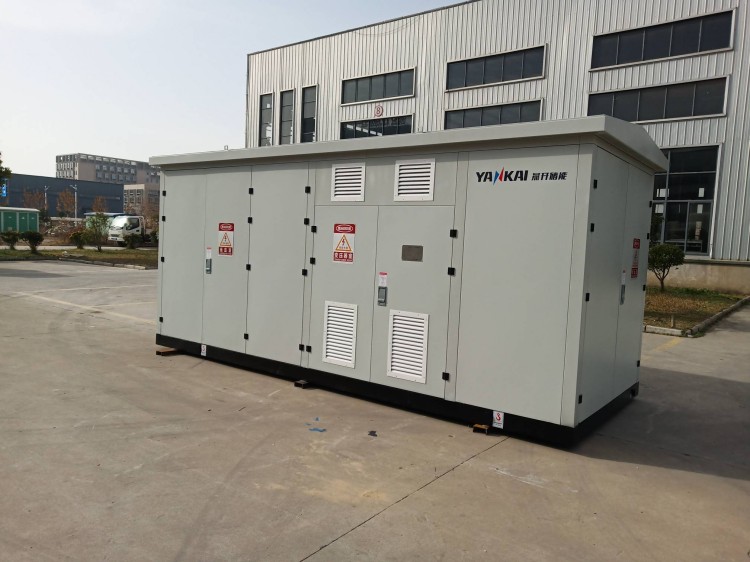

Азыркы учурда жаңы энергия фотогальваникалык электр энергиясын өндүрүүнүн кеңири жайылышы жана колдонулушунда, фотогальваникалык күчөтүүчү трансформатор фотогальваникалык электр энергиясын өндүрүү системасындагы маанилүү жабдыктардан бири болуп саналат. Фотогальваникалык электр энергиясын өндүрүүгө арналган куту трансформатору, кыскача фотогальваникалык куту трансформатору, жогорку чыңалуу/төмөн чыңалуу даярдалган подстанция болуп, жогорку чыңалуу өчүргүч, трансформатордун денеси жана коргоочу фьюзаларды мунай резервуарында бириктирет, төмөн чыңалуу өчүргүч жана тиешелүү жардамчы жабдыктар менен.
Фотогальваникалык куту трансформатору 0.27kV же 0.315kV чыңалууну фотогальваникалык тармакка туташкан инверторлордон 10kV же 35kV га чейин күчөтүп, 10kV же 35kV сызыктары аркылуу электр энергиясын жогорулатуу үчүн чыгарган адистештирилген бөлүштүрүүчү объект болуп саналат. Бул фотогальваникалык электр энергиясын өндүрүү системалары үчүн идеалдуу колдоо жабдыгы болуп эсептелет.
Фотогальваникалык энергия өндүрүү үчүн кутуча типтеги подстанциянын өлчөмү жана ички өчүргүч шкафтарынын саны жогорулатылышы керек болгон вольттуулукка байланыштуу. Вольттуулук деңгээли жогору болгондо, кутучанын ичинде шкафтар көбөйөт. Жалпысынан, акыркы чечимди долбоорлоо институту тарабынан берилген долбоордук сүрөттөргө негизделип кабыл алууга болот.
Ошол эле кубаттуулук жана жүккө ээ болгон салттуу подстанциялар менен салыштырганда, 10кV фотогальваникалык кутуча типтеги подстанциялар азыраак жерди ээлейт, инвестицияны 40% дан 50% га чейин азайтат жана 100000 ден 200000 юаньга чейин үнөмдөйт. Контейнер акылдуу өлчөө жана башкаруу терминалдары менен жабдылган, бул подстанциянын алыстан акылдуу башкарылышын камсыз кылат.
Колдонуу чөйрөсү
Бийиктик: 2500м;
Чөйрөнүн температурасы: -45 ℃ дан +40 ℃ га чейин;
Чакан нымдуулук: күндөлүк орточо 95% дан ашпашы керек, айлык орточо 90% дан ашпашы керек;
Орнотуу жайгашкан жери: От, жарылуулар, өткөргүч чаң, химиялык коррозияга учураган газдар жана катуу вибрация болгон жерлерден алыс кармаңыз. Жогорудагы шарттардан ашып кетсе, колдонуучулар биздин компанияга кайрылышы мүмкүн.

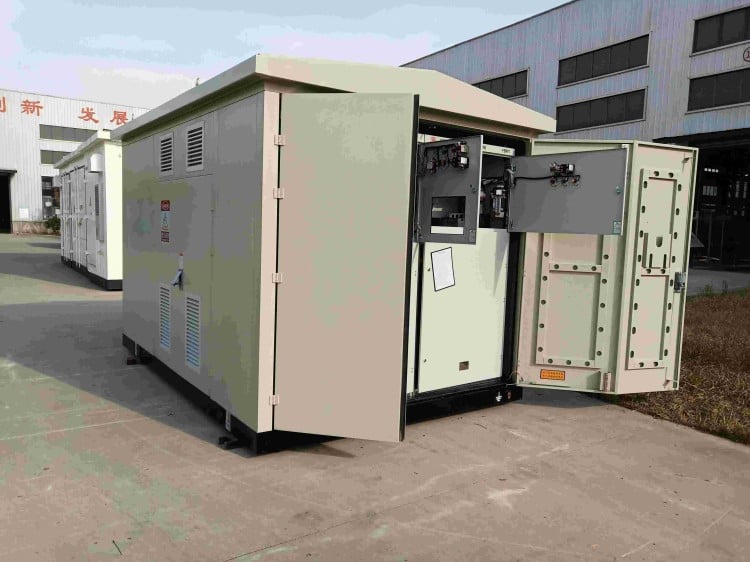

Функция жана структура жөнүндө киришүү

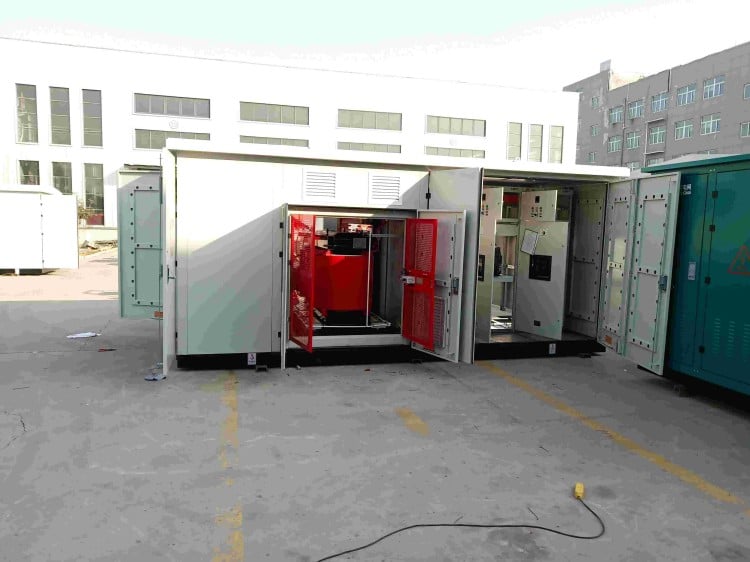

Учурлук высокого чыgary switchgear, жумуш түрүндө трансформатор , жана узун чыgary switchgear кучтук
Жогорку жана төмөнкү вольтту толук коргоо, коопсуз жана ишенимдүү иштөө, жөнөкөй тейлөө
Кичинекей аянт, төмөнкү инвестиция, кыска өндүрүш циклы жана оңой жылдыруу
Уникалдуу структура: Күчтүү изоляция, жылуулук чыгаруу, желдетүү, эстетика жана жогорку коргоо деңгээли үчүн эки катмарлуу (композиттик такта) структураны кабыл алууга болот. Корпус материалдарына дат баспас болот, алюминий легирлери, муздатылган табак жана түстүү болот табак кирет.

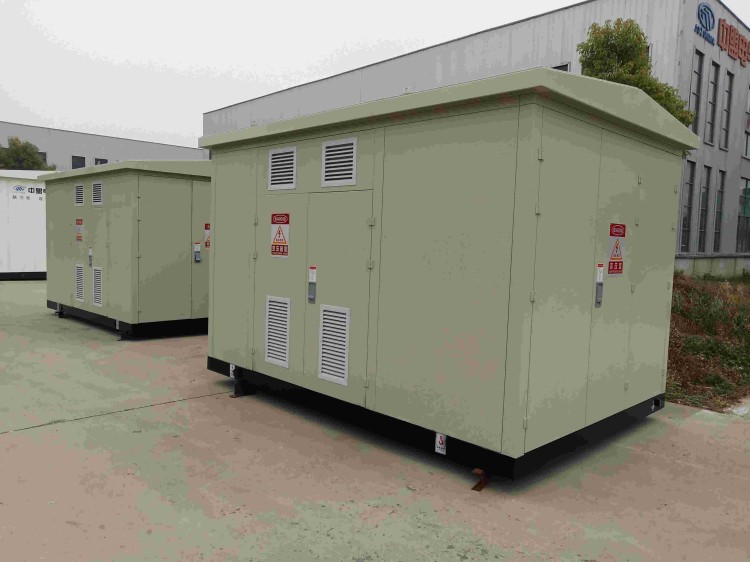

Көптөгөн түрлөр: универсалдуу, вилла, компакттуу жана башка стилдер.
Жогорку вольттуу шакек негизги бирдиги "төрт алыстан" функциясы менен тармактык автоматташтыруу терминалын (FIU) жабдууга болот, бул кыска туташуу жана бир фазалуу жерге туташуу кемчиликтерин ишенимдүү аныктоого жетишүүгө мүмкүндүк берет, автоматташтырылган бөлүштүрүү тармактарын жаңыртууну жеңилдетет.
Колдонулган трансформатор

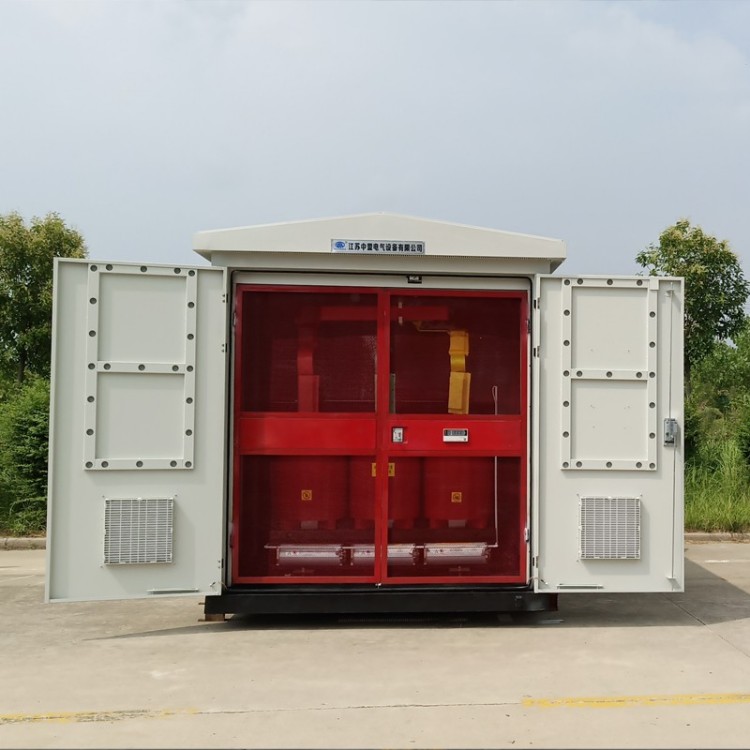

Кутуча типтеги трансформатор төмөн жоготуу, майга чөмүлгөн, толугу менен герметикалык S9, S10, S11 сериялуу трансформаторлорду же резина изоляциясы же NOMEX кагаз изоляциясы менен экологиялык таза кургак типтеги трансформаторлорду кабыл алат. Төмөнкү жагына кичинекей унаа орнотулушу мүмкүн, жана трансформаторго оңой жетүүгө болот.
Жогорку вольттуу тарап
Жогорку вольттуу тарап адатта жүктөө выключатели жана фьюзалардын комбинациясы менен корголот. Фьюзадан бир фаза күйүп кеткенден кийин, үч фаза бири-бирине туташып, өчүрүлөт. Жүктөө выключатели сыккан аба, вакуум, күкүрт гексафторид жана башка түрлөрдөн тандалышы мүмкүн жана автоматташтыруу жаңыртуусун ишке ашыруу үчүн электрдик иштетүү механизмдери менен жабдылышы мүмкүн. Фьюза - таасир этүүчү жогорку вольттуу ток чектөөчү фьюза, иштөөдө ишенимдүү жана чоң өчүрүү мүмкүнчүлүгүнө ээ. 800kVAдан жогору трансформаторлор үчүн ZN12 жана ZN28.VS1 сыяктуу вакуумдук ток өчүргүчтөрдү коргоо үчүн колдонсо болот.
Төмөн вольттуу тарап

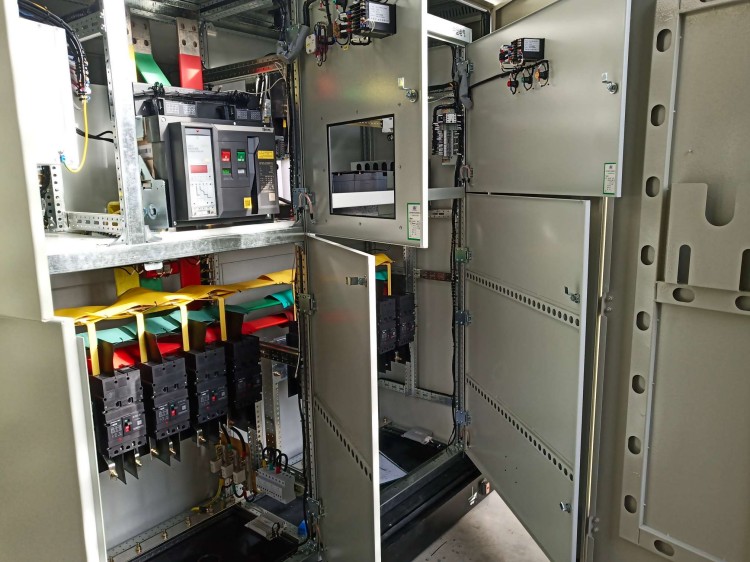

Төмөн вольттуу тараптын негизги выключатели универсалдуу же акылдуу ток өчүргүчтөрдү тандалма коргоо үчүн кабыл алат. Чыгуу выключатели жаңы пластикалык корпусу бар выключательди кабыл алат, ал кичине өлчөмдө, дооранды кыска жана 30 чөйрөгө чейин жетиши мүмкүн; Акылдуу автоматтык көзөмөлдөөчү реактивдүү кубат компенсациялоо түзүлүшү, колдонуучулар үчүн тандоого эки өткөрүү режимин сунуштайт: контактор жана контакты жок.
