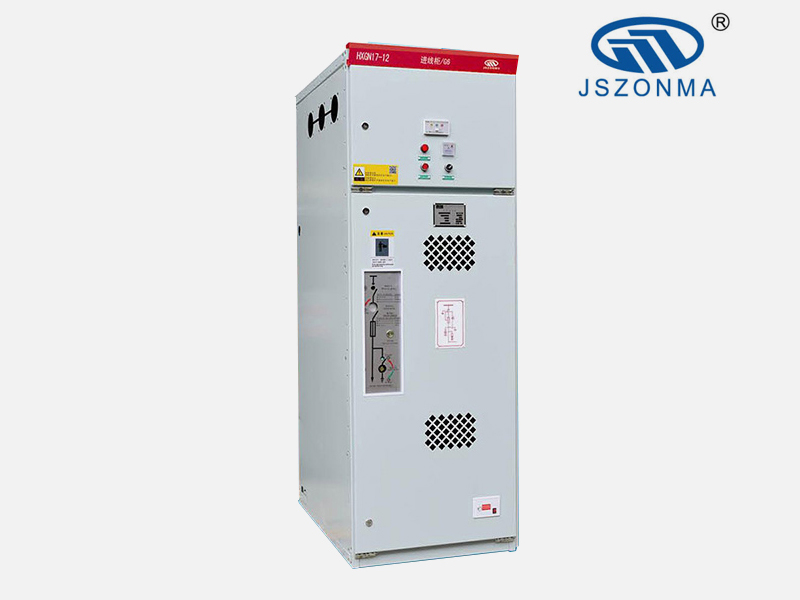

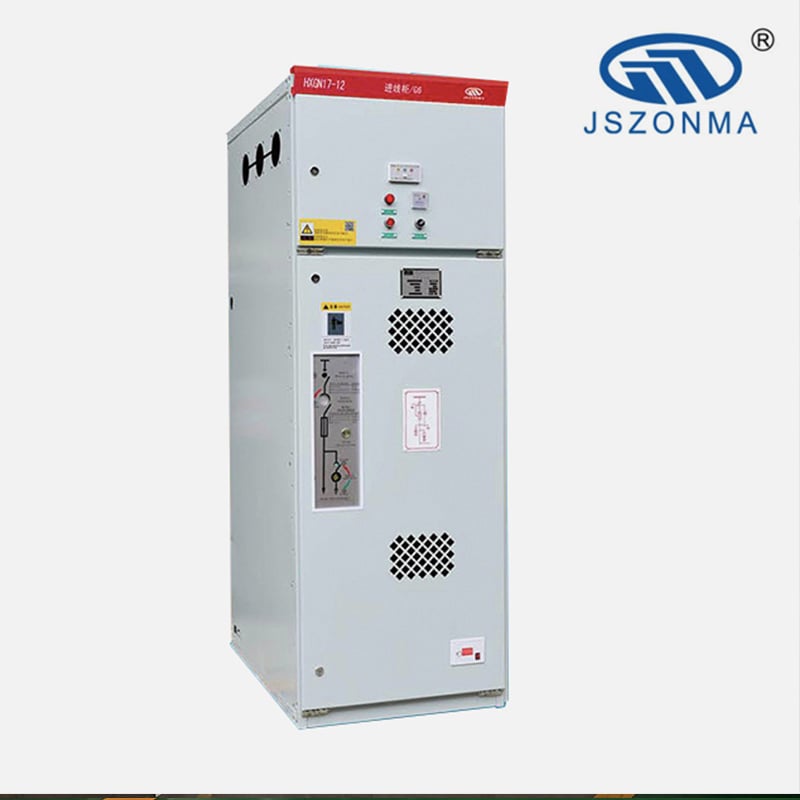

HXGN17-12 AC kovová kroužková hlavní rozvodna (označována jako kroužková hlavní jednotka) je nový typ vysokonapěťové rozvodny vyrobený pro potřeby renovace a výstavby městské elektrické sítě. V systému napájení se také používá k přerušení zátěžového proudu, zkratového proudu a uzavření zkratového proudu. Tato kroužková hlavní jednotka je vybavena vakuovými zátěžovými spínači FN12 a FZRN21 a provozní mechanismus je pružinový mechanismus, který může být ovládán ručně nebo elektricky. Zemnicí spínač a izolační nůž jsou vybaveny ručním ovládacím mechanismem. Tato kroužková hlavní jednotka má silnou celistvost, malou velikost, žádná nebezpečí vznícení a výbuchu a spolehlivé funkce "pět prevence". Tato kroužková hlavní jednotka vyhovuje příslušným ustanovením GB3906 "3-35kV AC Gold Group Uzavřená rozvodna" 1EC60420 "Vysokonapěťové AC Zátěžové spínače s pojistkovou kombinací" standardu.
Podmínky použití
Teplota prostředí: horní mez +40 ℃, dolní mez -15 ℃
Nadmořská výška: nepřesahující 1000m; Jakékoli místo s nadmořskou výškou přesahující 1000m bude zpracováno v souladu s JB/Z102-72 "Technické požadavky na vysokonapěťové elektrické zařízení používané v horských oblastech".
Relativní vlhkost: denní průměr nepřesahuje 95%, měsíční průměr nepřesahuje 90%
Tlak vodní páry: denní průměr nepřesahující 2.2Kpa, měsíční průměr nepřesahující 1.8Kpa
Seizmická intenzita: nepřesahuje 8 stupňů
Použití: Žádné nebezpečí požáru, výbuchu, vážného znečištění, chemické koroze, silného vibrace atd.
Vlastnosti produktu

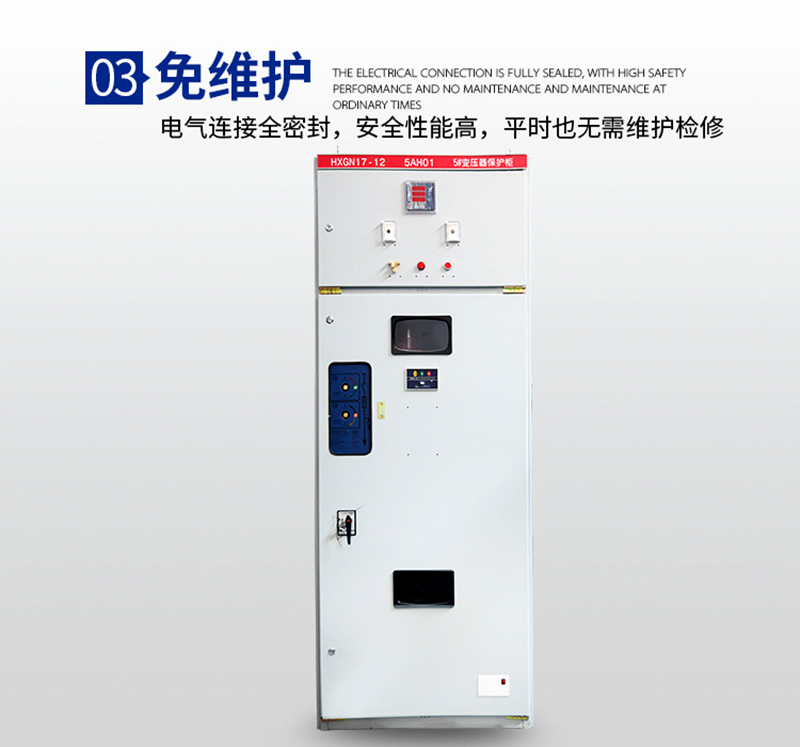

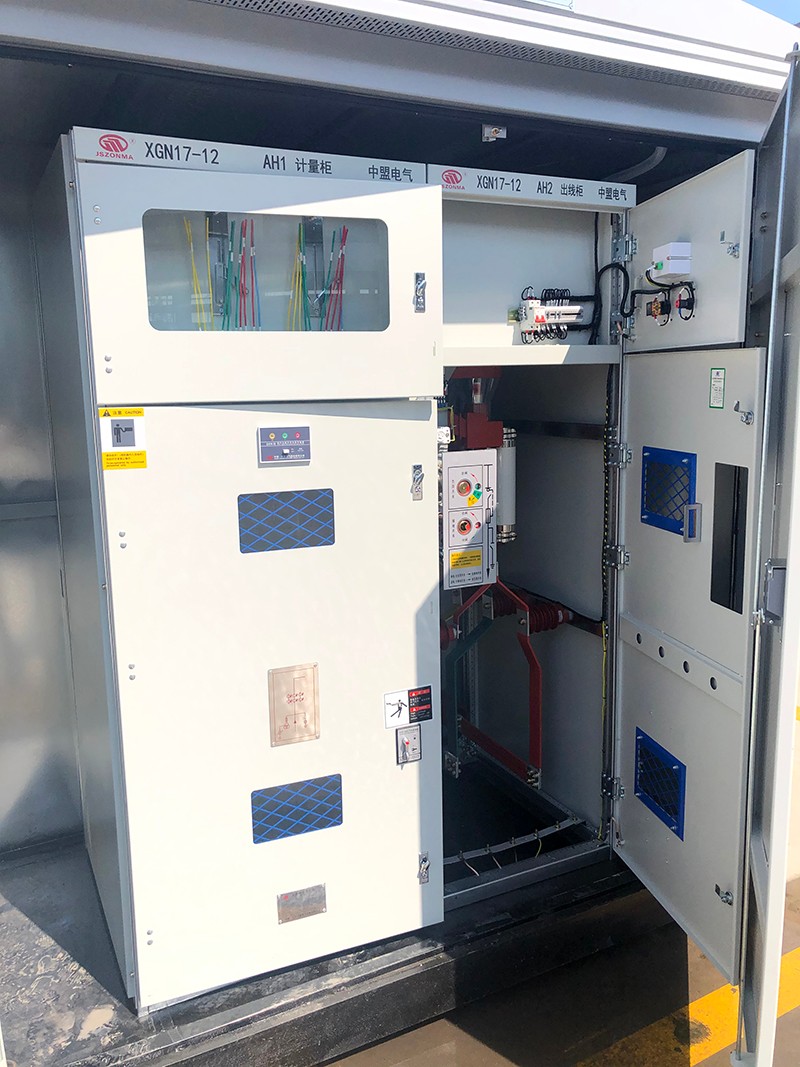

Tento rozvaděč je konstrukce uzavřené kovové skříně a tělo skříně je vyrobeno z ocelových plechů a úhelníkového oceli, které jsou svařeny dohromady. Barva těla skříně je určena uživatelem. Vyrobeno z bezcenných síťových textilií a neohnivzdorných materiálů. Vnější izolační vzdálenost pro přeskok každé součásti a podpůrné izolace v vysokonapěťovém rozvaděči je ≥ 1,8 cm/kV pro čistou keramickou izolaci a ≥ 2,0 cm/kV pro organickou izolaci. Vzdušná vzdálenost mezi fázemi a relativním zeměním uvnitř skříně je ≥ 125 mm. Uvnitř skříně je nainstalován inteligentní regulátor teploty a vlhkosti, který může kdykoli zapnout a vypnout topení podle teploty a vlhkosti uvnitř místnosti s jističem a kabelovou místností, aby se zabránilo kondenzaci nebo vysoké teplotě. Přední část rozvaděče je vybavena pozorovacím oknem, které umožňuje sledovat polohy zapnutí/vypnutí horních a dolních izolačních spínačů a jističů, aniž by bylo nutné otevírat dveře skříně.

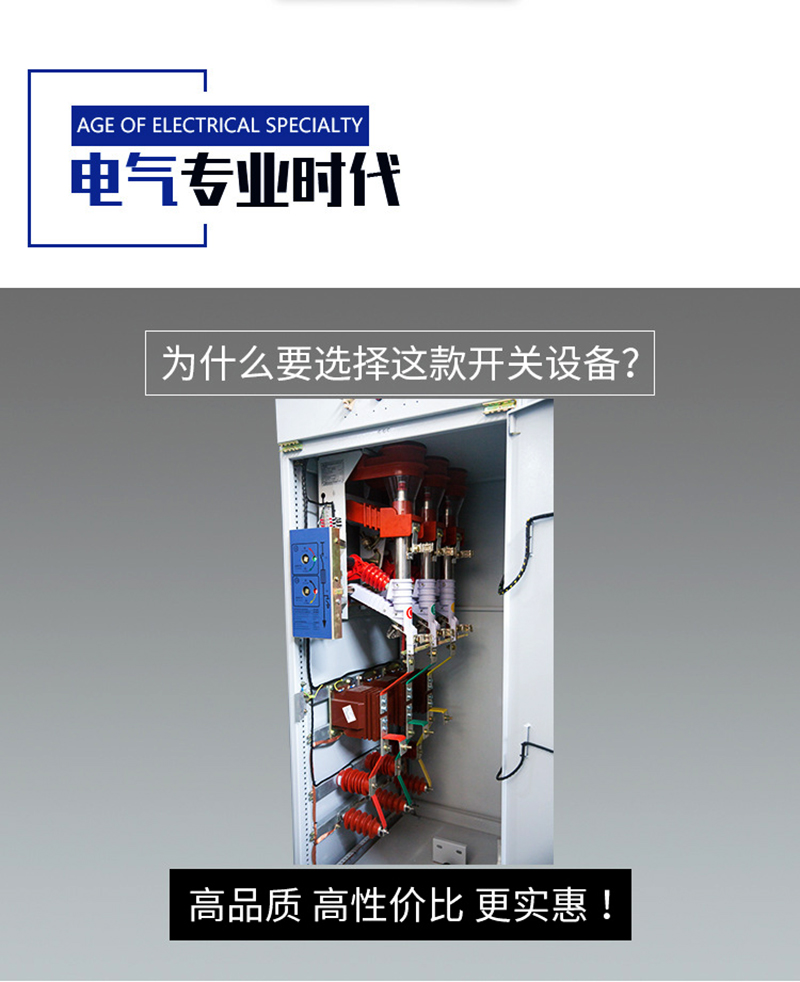

Rozvodna je rozdělena na reléovou místnost, místnost s jističem, místnost s sběrnicemi a kabelovou místnost podle různých funkcí. Malá místnost se sběrnicemi může být navržena v horní části reléové místnosti. Místnosti jsou odděleny ocelovými plechy. A jak místnost s jističem, tak kabelová místnost jsou vybaveny osvětlením.

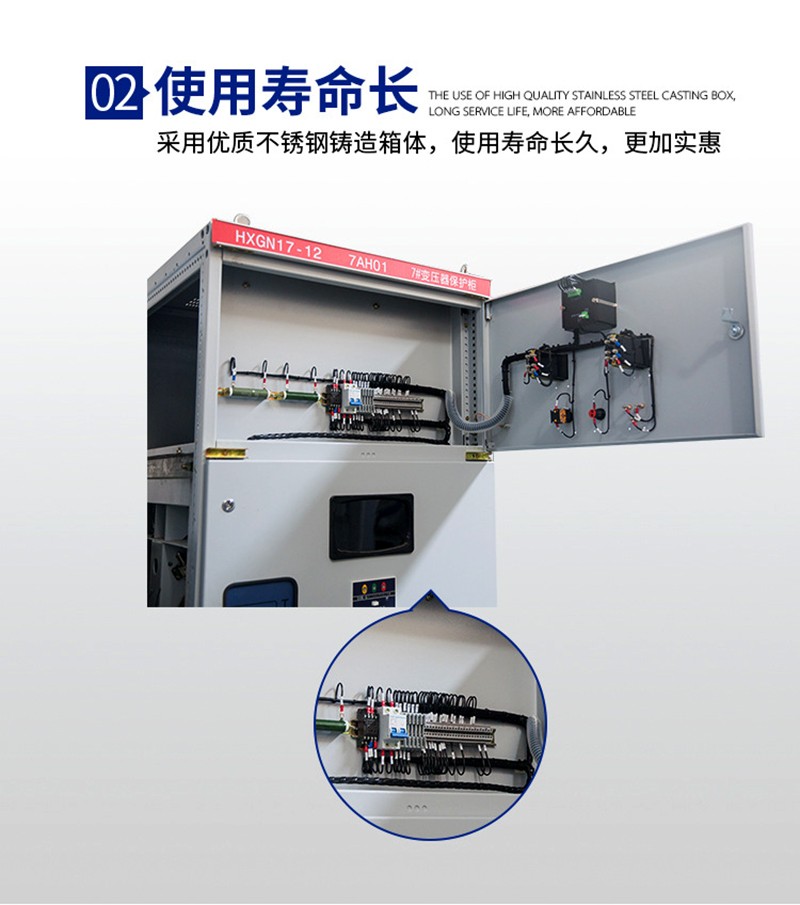

Distribuční Rozvodná skříň místnost s relé je umístěna v horní části přední strany rozvaděče, a veškeré měřící přístroje a zařízení pro reléovou ochranu jsou v této místnosti nainstalovány (včetně nástěnných panelů s přístroji). Sekundární spojovací dráty komponentů jsou vyrobeny z 2,5mm2 plamenně odolného vícežilového měděného drátu, a terminálové bloky, desky pro vedení drátů a pevnostné šrouby jsou všechny z materiálu mědi. Jsou zde také spolehlivé opatření proti zemětřesením, která neovlivní normální chod a výkonnost vysokonapěťového rozvaděče kvůli vibracím způsobeným normálním provozem a nefunkčním akcemi vypínače.

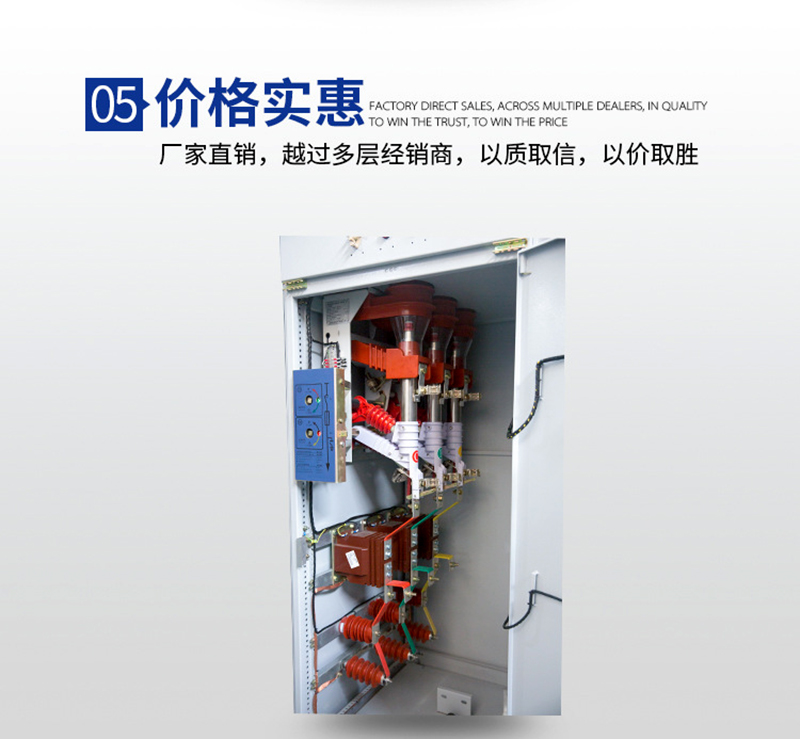

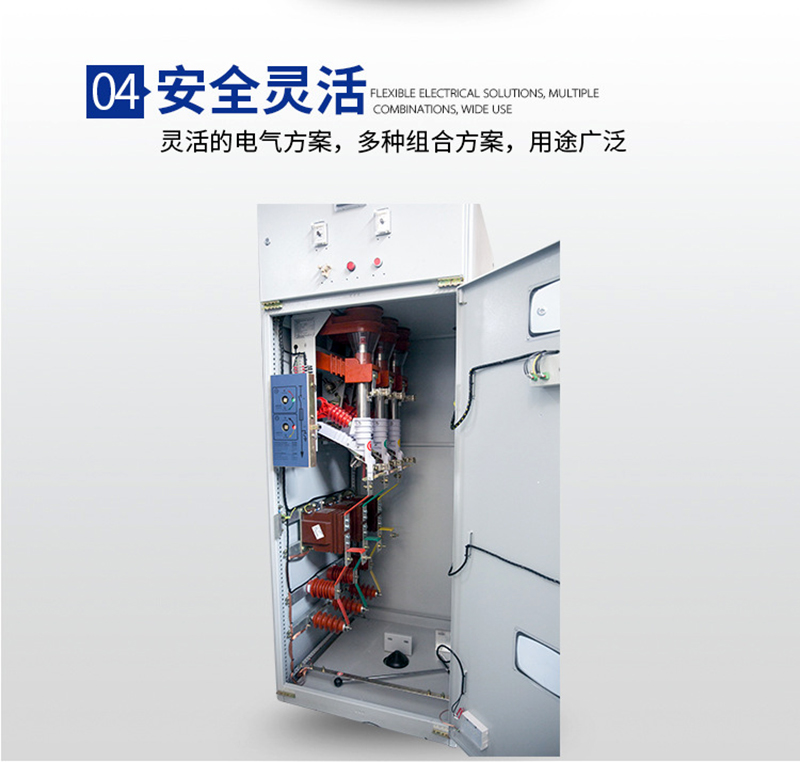

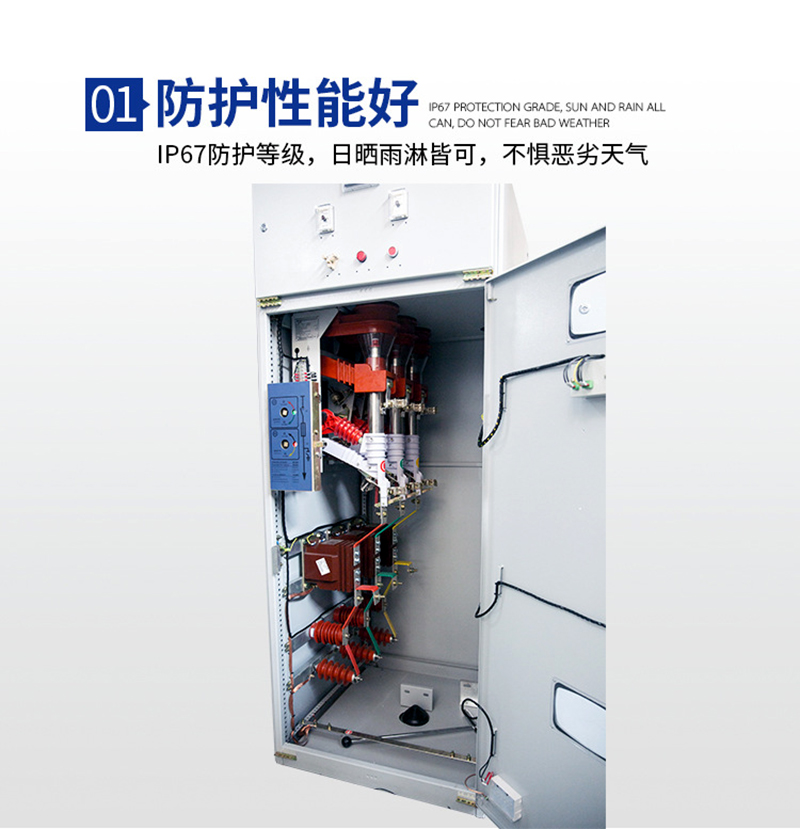

Místnost s jističem se nachází uprostřed skříně a přenos jističe je spojen s ovládacím mechanismem pomocí táhla. Dolní svorka jističe je spojena s horní svorkou proudového transformátoru a dolní svorka proudového transformátoru je spojena se svorkou dolního izolačního spínače. Horní svorka jističe je spojena s dolní svorkou horního izolačního spínače a je zde zařízení pro indikaci polohy, které správně ukazuje stav otevření a zavření. V místnosti s jističem je kanál pro uvolnění tlaku a pokud dojde k vnitřnímu oblouku, plyn může uvolnit tlak prostřednictvím výfukového kanálu.
Místnost pro sběrnice se nachází v horní zadní části skříně. Aby se snížila výška skříně, jsou sběrnice uspořádány do kříže a podporovány keramickými izolátory s ohybovou pevností 7530N. Sběrnice jsou připojeny k připojovacím terminálům na horním izolačním spínači.
Kabelová místnost se nachází za dolní částí skříně a podpůrné izolátory v kabelové místnosti mohou být vybaveny monitorovacími zařízeními. Kabely jsou upevněny na držácích. Když je hlavní zapojení schématem propojení, tato místnost je místností pro propojení sběrnic.
Mechanismus obsluhy jističe se nachází na levé straně přední části a nad ním je mechanismus obsluhy a zámku izolačního spínače.
Mechanické zámky: aby se zabránilo otevírání a zavírání izolačních spínačů pod zatížením; Zabránit náhodnému otevírání a zavírání jističů; Zabránit náhodnému vstupu do elektrifikovaných prostor; Zabránit použití živých uzemňovacích spínačů; Zabránit zavření s uzemňovacím nožem. Rozvodna používá odpovídající mechanické zámky (tj. zámky "pět prevence") a postupy činnosti mechanických zámků jsou následující:
Provoz při výpadku proudu (údržba provozu)
Rozvodna je v pracovní poloze, tj. horní a dolní izolační spínače a jističe jsou ve stavu zavření, přední a zadní dveře jsou zavřené a zamčené a jsou v živém provozu. V tuto chvíli je malá rukojeť v pracovní poloze. Operace při výpadku proudu musí být přísně prováděny v následujícím pořadí:
① Přerušení jističe;
② Otočte malou rukojetí do polohy "přerušení zámku", přičemž v tomto okamžiku nelze jistič zavřít;
③ Vložte ovládací rukojeť do ovládacího otvoru dolní izolace, táhněte ji dolů shora dolů a po vytáhnutí do polohy dolní izolace ji odstraňte;
④ Vložte rukojeť do ovládacího otvoru horní izolace a táhněte ji dolů shora dolů do polohy odpojení horní izolace;
⑤ Znovu odstraňte ovládací rukojeť, vložte ji do ovládacího otvoru uzemňovacího spínače a tlačte ji zdola nahoru, aby se uzemňovací spínač dostal do uzavřené polohy;
⑥ Otočte malou rukojetí do polohy "údržba", nejprve otevřete přední dveře, vyjměte klíč od programového zámku pro otevření zadních dveří a dokončete operaci vypnutí napájení. Údržbáři mohou provádět údržbu a opravy na jističích a kabelových komorách.
Operace přenosu energie (údržbová operace)
① Zavřete a zamkněte zadní dveře;
② Vyjměte klíč a zavřete přední dveře;
③ Otočte malou rukojetí z údržbové polohy do polohy zámku odpojení a přední dveře budou v tuto chvíli zamčeny;
④ Jistič nelze uzavřít. Vložte ovládací rukojeť do provozního otvoru uzemňovacího spínače a táhněte ji dolů shora, aby se uzemňovací spínač dostal do otevřené polohy;
⑤ Odstraňte ovládací rukojeť a vložte ji do provozního otvoru horního izolačního spínače. Tlačte ji nahoru zespodu, aby se horní izolační spínač dostal do uzavřené polohy;
⑥ Odstraňte ovládací rukojeť, vložte ji do provozního otvoru dolního izolačního spínače a tlačte ji zespodu nahoru, aby se dolní izolační spínač dostal do uzavřené polohy;
⑦ Vytáhněte ovládací rukojeť a otočte malou rukojetí do pracovní polohy. V tuto chvíli může být jistič uzavřen.
Pod předními dveřmi je uzemňovací měděná sběrnice paralelní k šířce skříně, s průřezem 4 × 40mm2.
